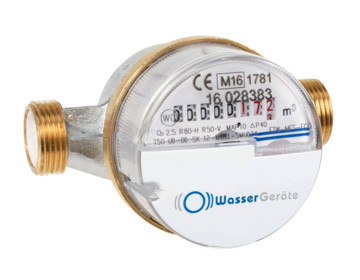

WODOMIERZE jednostrumieniowe
ETW ECO
woda zimna (30°C) i woda ciepła (90°C) zatwierdzenie typu wg MID – klasa metrologiczna R80, R160. Atest higieniczny PZH, mosiężny korpus pokrywany galwanicznie, ośmiopozycyjne liczydło ciśnienie robocze 10/16 bar, odporny na uderzenia hydrodynamiczne, konstrukcja osłony liczydła, odporna na ściskanie, obrotowe liczydło, odporne na zaparowanie, możliwość wyposażenia w moduł radiowy w trakcie eksploatacji bez uszkodzenia cech legalizacyjnych odporność na zewnętrzne pole magnetyczne (4 polowe sprzęgło magnetyczne, pierścień antymagnetyczny), dwustronne łożyskowanie wirnika na kamieniach technicznych
- OPIS SZCZEGÓŁOWY
- ODCZYT RADIOWY
- PARAMETRY TECHNICZNE
- DOKUMENTY DO POBRANIA
- woda zimna (30°C) i woda ciepła (90°C)
- zatwierdzenie typu wg MID
- klasa metrologiczna R80, R160
- atest higieniczny PZH
- mosiężny korpus pokrywany galwanicznie
- ośmiopozycyjne liczydło
- ciśnienie robocze 10/16 bar
- odporny na uderzenia hydrodynamiczne
- konstrukcja osłony liczydła odporna na ściskanie
- obrotowe liczydło odporne na zaparowanie
- możliwość wyposażenia w moduł radiowy w trakcie eksploatacji bez uszkodzenia cech legalizacyjnych
- odporność na zewnętrzne pole magnetyczne (4 polowe sprzęgło magnetyczne, pierścień antymagnetyczny)
- dwustronne łożyskowanie wirnika na kamieniach technicznych
Dane Techniczne Funkcje Parametry konfiguralne Temperatura pracy od 0°C do 65°C Aktualna data i godzina modułu z uwzględnieniem czasu letniego i zimowego Próg wycieku Zasilanie, bateria litowa Bieżący stan wodomierza oraz z ostatnich 12 miesiecy Aktualizacja daty i godziny Żywotność baterii do 12 lat Sumaryczny przepływ wsteczny oraz z ostatnich 12 miesięcy Stan licznika Klasa ochronności IP68 12 miesieczny rejestr alarmów
demontażu modułu
przepływów wstecznych
zewnętrznego pola magnetycznego
przecieku
niskiego stanu baterii
Próg przepływu wstecznego Maksymalna moc nadajnika: 16 mW Czas nadawwania układu radiowego z uwzględnieniem czasu letniego/zimowego, stref czasowych oraz dni wolnych i roboczych Typ komunikacji, jednokierunkowy interwał czasowy pommiędzy wysyłkami danych od 15 s w górę. Częstotliwość transmisji radiowej 868 MHz Indywidualny, niepowtarzalny nr ID nakładki radiowej Dane Techniczne Funkcje Parametry konfiguralne Temperatura pracy od 0°C do 65°C Aktualna data i godzina modułu z uwzględnieniem czasu letniego i zimowego Próg wycieku Zasilanie, bateria litowa Bieżący stan wodomierza oraz z ostatnich 12 miesiecy Aktualizacja daty i godziny Żywotność baterii do 12 lat Sumaryczny przepływ wsteczny oraz z ostatnich 12 miesięcy Stan licznika Klasa ochronności IP68 12 miesieczny rejestr alarmów
demontażu modułu
przepływów wstecznych
zewnętrznego pola magnetycznego
przecieku
niskiego stanu baterii
Próg przepływu wstecznego Maksymalna moc nadajnika: 16 mW Czas nadawwania układu radiowego z uwzględnieniem czasu letniego/zimowego, stref czasowych oraz dni wolnych i roboczych Typ komunikacji, jednokierunkowy interwał czasowy pommiędzy wysyłkami danych od 15 s w górę. Częstotliwość transmisji radiowej 868 MHz Indywidualny, niepowtarzalny nr ID nakładki radiowej Średnica nominalna DN mm 15 15 20 Minimalny przepływ Q1 l/h 20 31 50 Przejściowy przepływ Q2 l/h 32 39 62,5 Nominalny przepływ Q3 m3/h 1,6 2,5 62,5 Maksymalny przepływ Q4 m3/h 2,0 3,125 5,0 Rozruchowy przepływ - l/h 6-8 7-9 9-12 Zakres wskazań - m3 99.999 Rozdzielczość odczytu - l 0,05 Maksymalne dopuszczalne ciśnienie P max bar 10/16 Strata ciśnienia Δp k Pa 63 Klasa temperatury T - 30,90 Klasa wrażliwości profilu przepływu - - U0, D0 Pozycja zabudowy - - H,V Zakres pomiarowy R1 Q3/Q1 - H80, V50 Współczynnik Q2/Q1 - 1,6 Gwint króćca G cal ¾” ¾” 1" Długość konstrukcyjna L mm 110 110,80 130 Wysokość H mm 70 70 73 Średnica licznika B mm 70 70 70 Odległość osi od krawędzi h mm 16 16 16 Waga (bez elementów złącznych) - kg 0,45 0,45 0,60 Wartość impulsów K l/m 10;100
